HOME >제품소개 > 폐쇄다이셋트

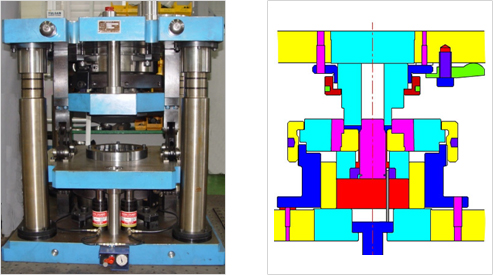

주로 Pinion Gear단조 성형시 단동폐쇄 System적용


소재성형에 의한 인벌류트변형
폐쇄단조는 금형 형상과 제품형상이 다르게 나타나므로 변형 부위를 미리 예측하여 금형 형상을 설계.

금형소재 선택
대부분 SKH51,SKH55, 초경합금등을 사용하나 마모보다는 파손이 심하므로 적정한 인성을 필요로 하는 재질 선택이 중요.
최근에는 HITACHI YXR33을 많이 사용.

PARTING LINE설계기술
Punch와 Die parting line은 단조성과 소재 겹침 및 결육에 큰 영향을 미친다.


금형 L.P
단조품의 정밀도는 대부분 금형 L.P에서 좌우. 전용 LP M/C을 사용하거나 수가공을 해야 하나 할 경우 균일한 래핑 공정 제어 필요
